Piirikortin diagnostiikka Harvia FC/XW/XE-kiukaille
Tämä artikkeli on tarkoitettu ainoastaan kiukaan sähköasennuksesta vastaavalle sähköasentajalle! Kaikki huoltotoimet on annettava koulutetun sähköalan ammattilaisen tehtäviksi.
Sivun sisältö
- 400V 3N~ 3-vaihekytkentä ja diagnostiikka
- 230V 1N~ 1-vaihekytkentä ja diagnostiikka
- E9 virheilmoitus tai Tehoyksikön yhteysvirhe
- Sähkölämmityksen ohjaus
- Kuinka tunnistan piirikortin mallin
- Kuinka pääsen käsiksi piirikorttiin
- Aiheeseen liittyvää

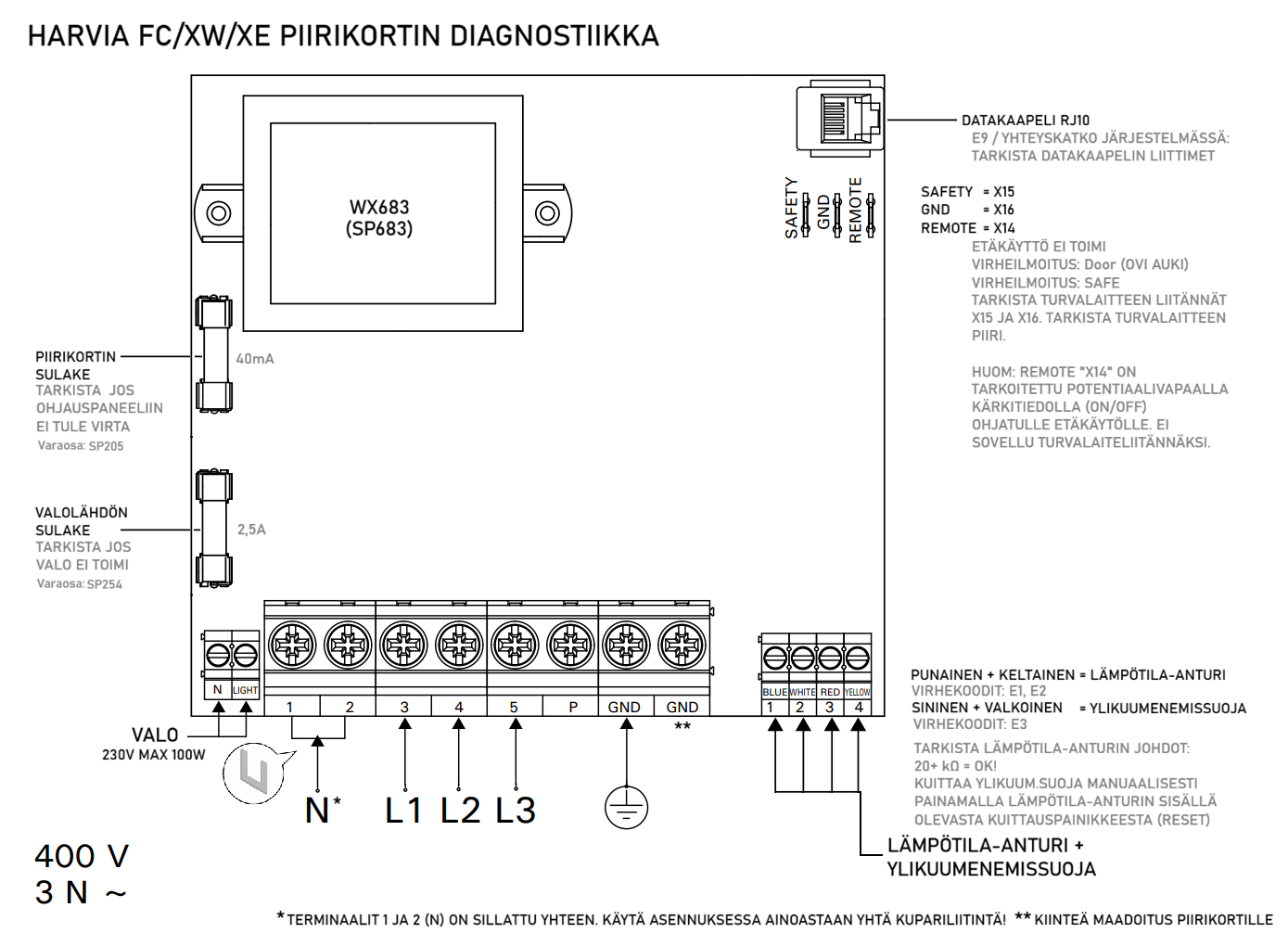

400V 3N~ 3-vaihekytkentä

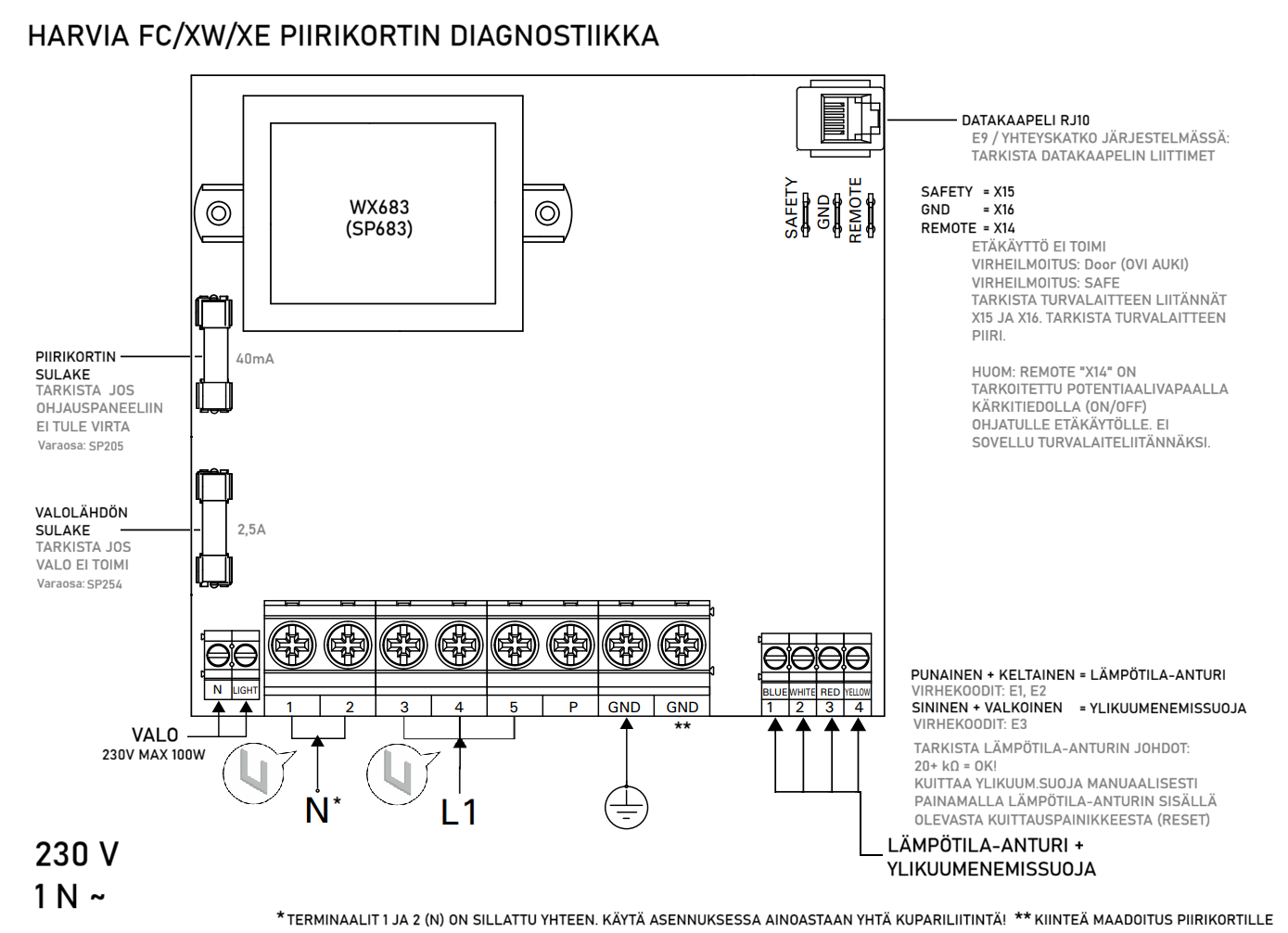

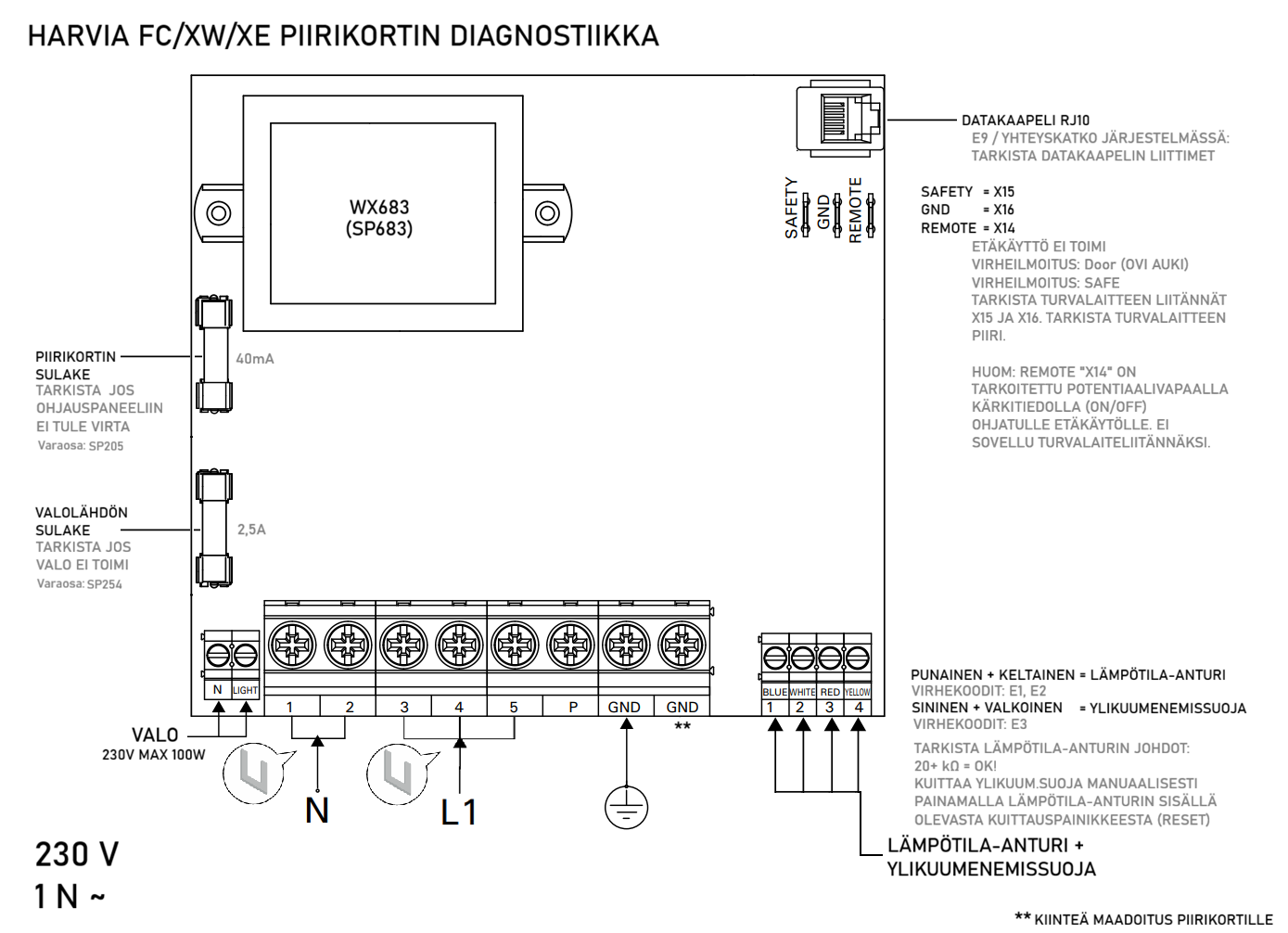

230V 1N~ 1-vaihekytkentä
Huom: Ei koskea Suomessa asennettavia sähkökiukaita. Asennus ainoastaan 3-vaiheisena!

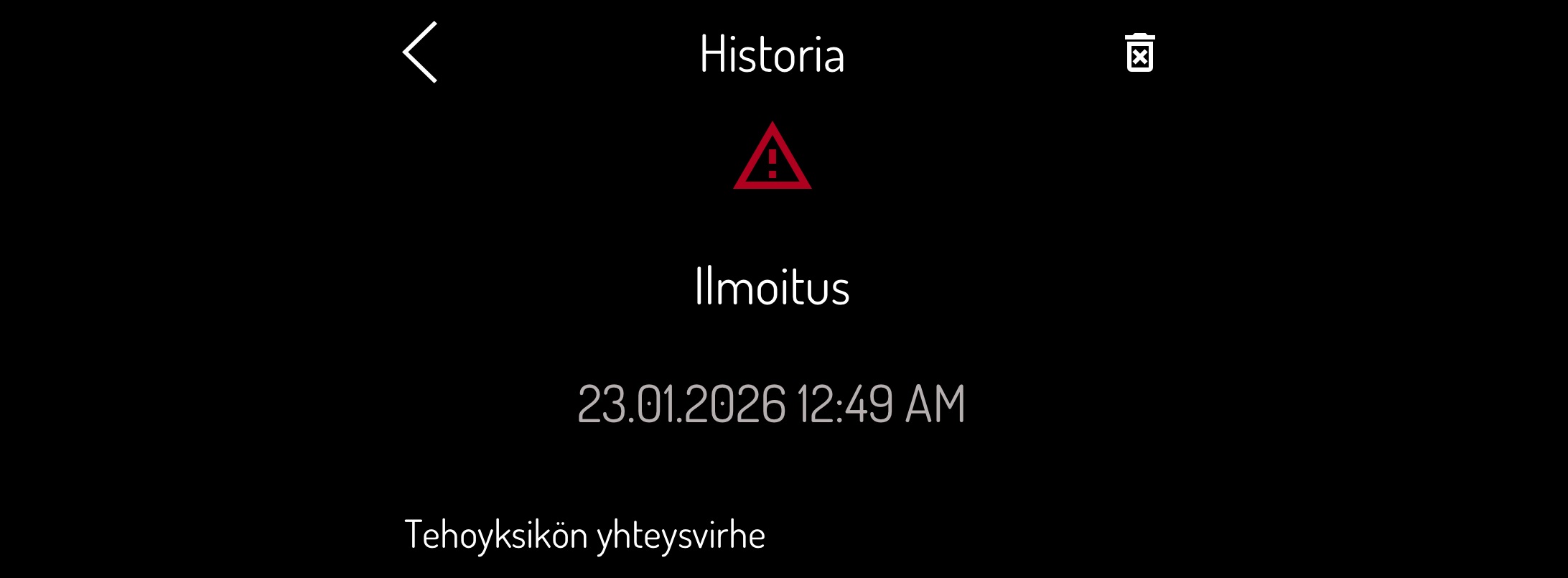

Virheilmoitus E9 tai Tehoyksikön yhteysvirhe
Virheilmoitus E9 tai Tehoyksikön yhteysvirhe tarkoittavat kriittistä yhteyskatkoa järjestelmässä.
Mahdolliset syyt ja ratkaisut
- Irronnut tai rikkoutunut datakaapeli ohjauspaneelin ja piirikortin välillä.
- Tarkista datakaapeli ja sen liitokset.
- Piirikortin toimintahäiriö.
- Tarkista piirikortti ja johtimet. Varmista, että kaikki kytkentäriman liitännät ovat tiukasti kiinni.
Huom: Virheilmoitus E9 tai Tehoyksikön yhteysvirhe eivät johdu seuraavista syistä:
- WiFi-yhteyden katkeaminen.
- Yhteyden katkeaminen kiukaaseen liitettyyn turvalaitteeseen.
- Viallinen lämpötila-anturi tai ylikuumenemissuoja.
- Hajonnut kiukaan vastus.

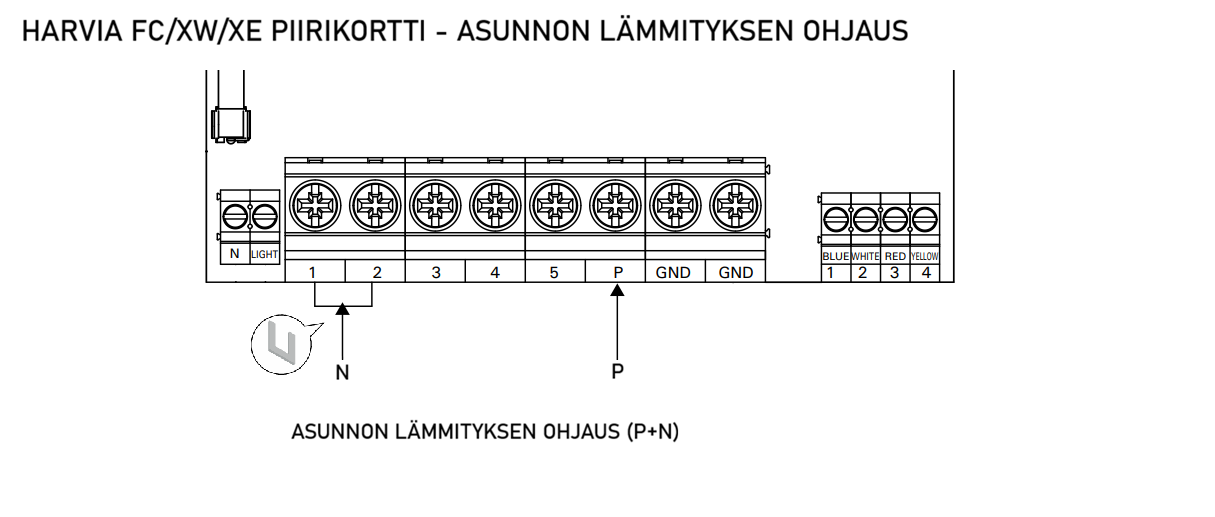

Lämmityksen ohjaus (P)
Sähkölämmitteiset asunnot
Kiukaat on varustettu verkkoliittimien lisäksi liittimellä (P), joka antaa mahdollisuuden sähkölämmityksen ohjaukseen. Kiukaalta saadaan jännitteellinen ohjaus. Kiukaalta lämmityksen ohjaukseen kytkettyjen johtojen tulee vastata poikkipinta-alaltaan kiukaan liitäntäkaapelia. Sähkölämmityksen ohjauskaapeli viedään suoraan kiukaan kytkentärasiaan, josta edelleen liitäntäkaapelin paksuisella kumikaapelilla kiukaan riviliittimelle.

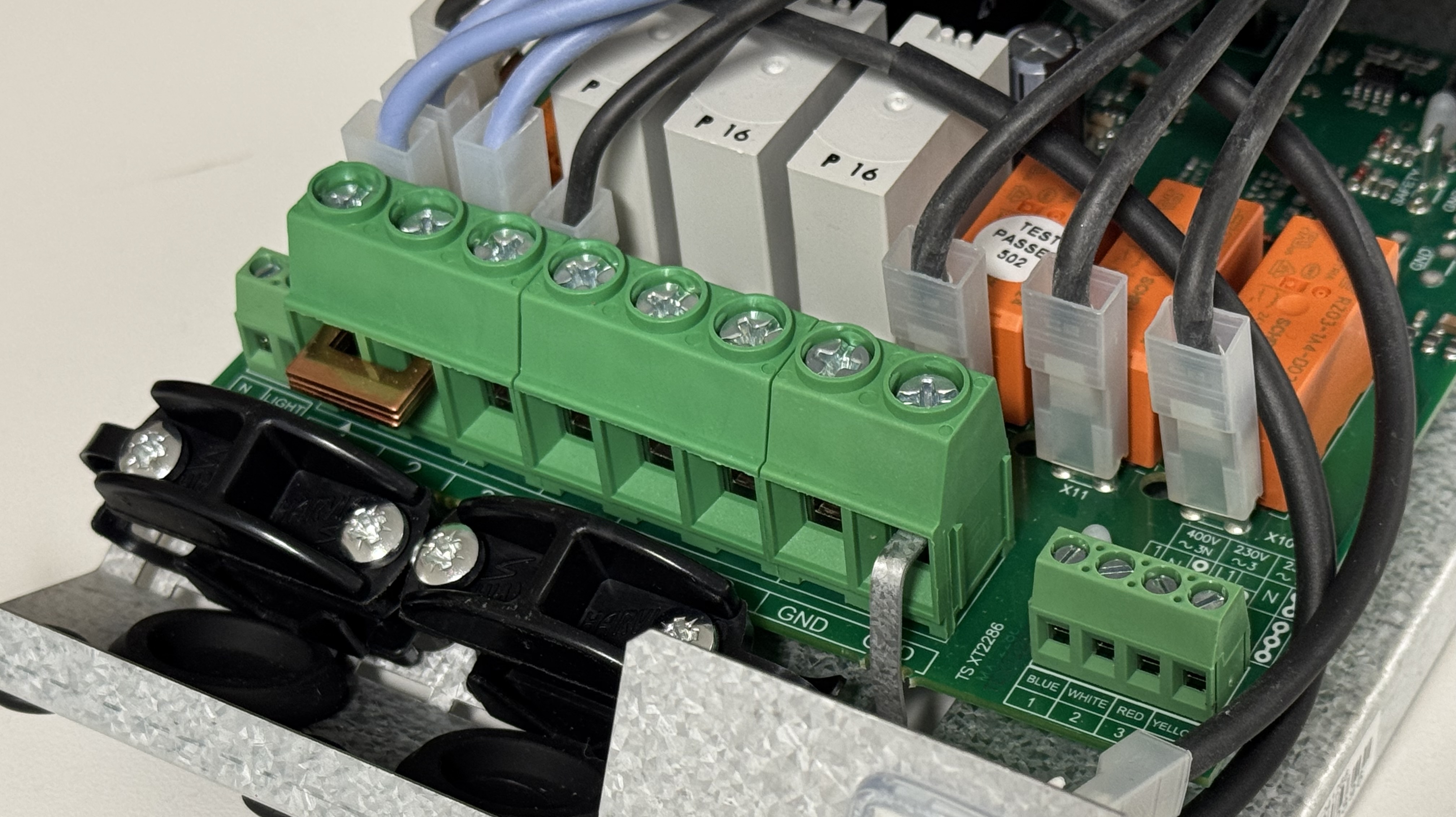

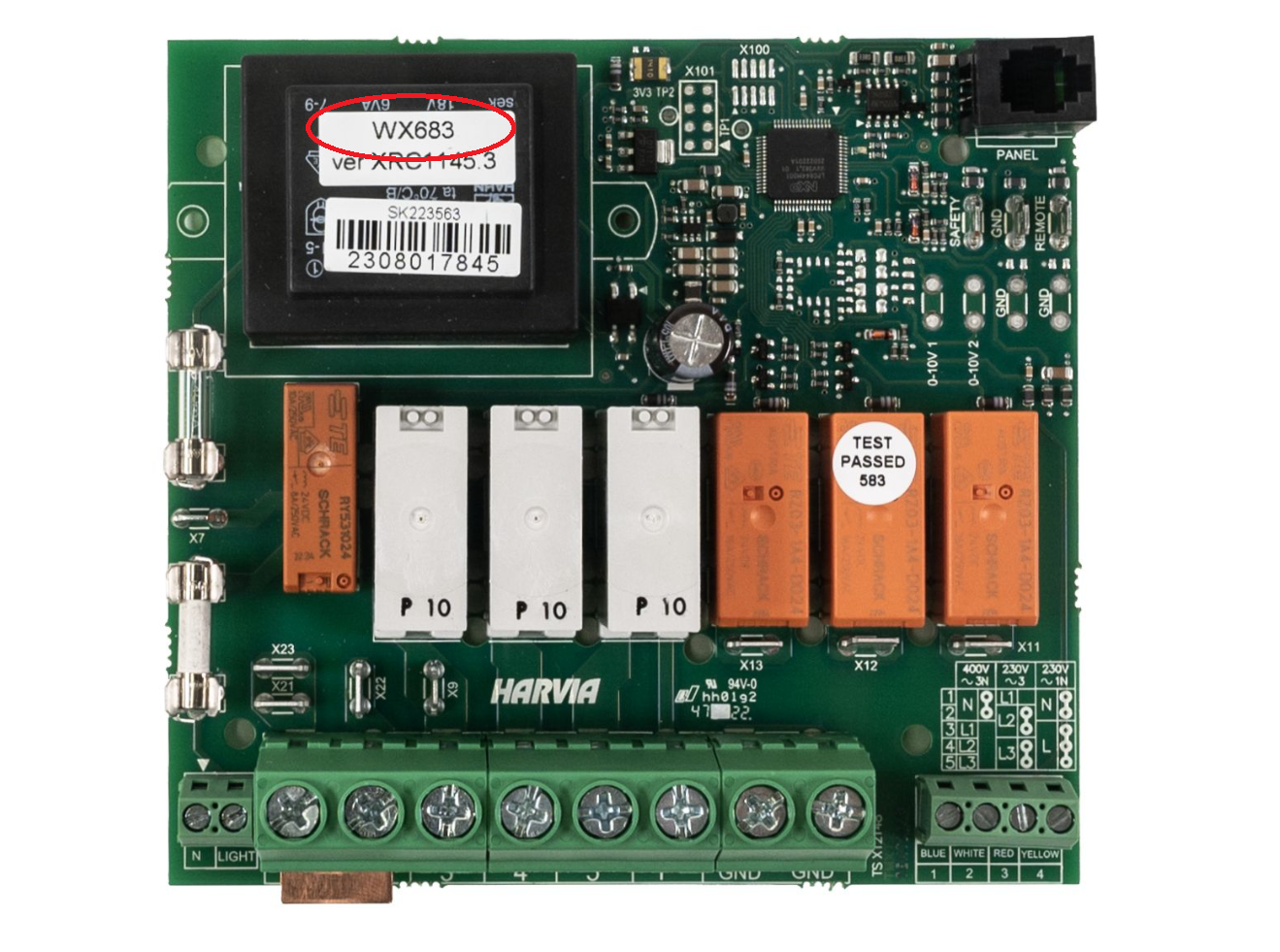

Kuinka tunnistan piirikortin mallin
Piirikortin malli on merkittynä tarraan, ja alkaa kirjaimilla WX___.
Valmistajan alkuperäinen osanumero: WX683
Alkuperäinen varaosanumero: SP683

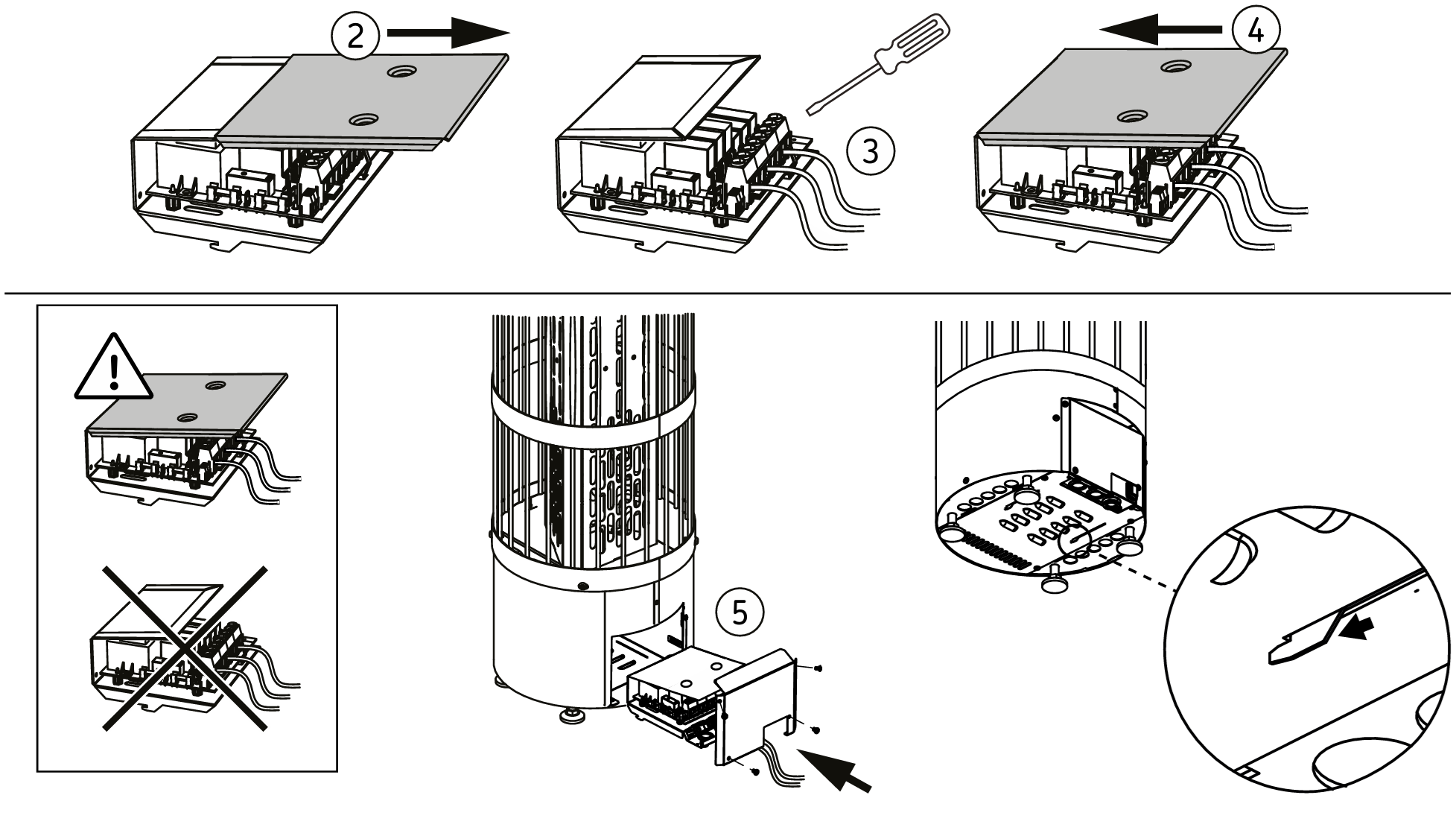

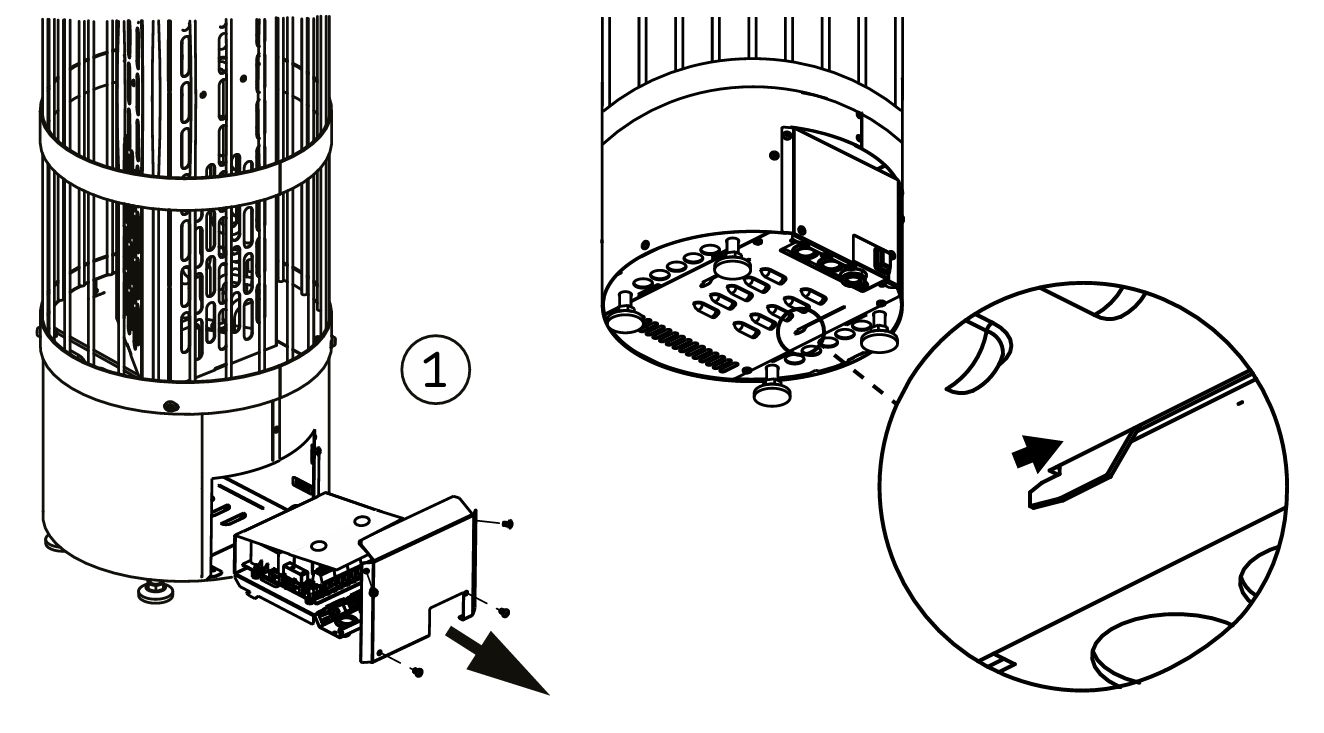

Kuinka pääsen käsiksi piirikorttiin
Huom: Osassa malleista piirikortin teline voi olla ruuvattuna kiukaan pohjaan.
Aiheeseen liittyvää
- Kuinka tunnistan kiukaan tuotemallin?
-
Piirikortit, tehoyksiköt sekä muut yleisimmät varaosat pilarimallin kiukaisiin
HUOM
Tämä artikkeli on tarkoitettu ainoastaan kiukaan sähköasennuksesta vastaavalle sähköasentajalle! Kiukaan saa liittää sähköverkkoon vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassaolevien määräysten mukaan.
Kaikki huoltotoimet on annettava koulutetun sähköalan ammattilaisen tehtäviksi.
