Integroitu turvakytkin

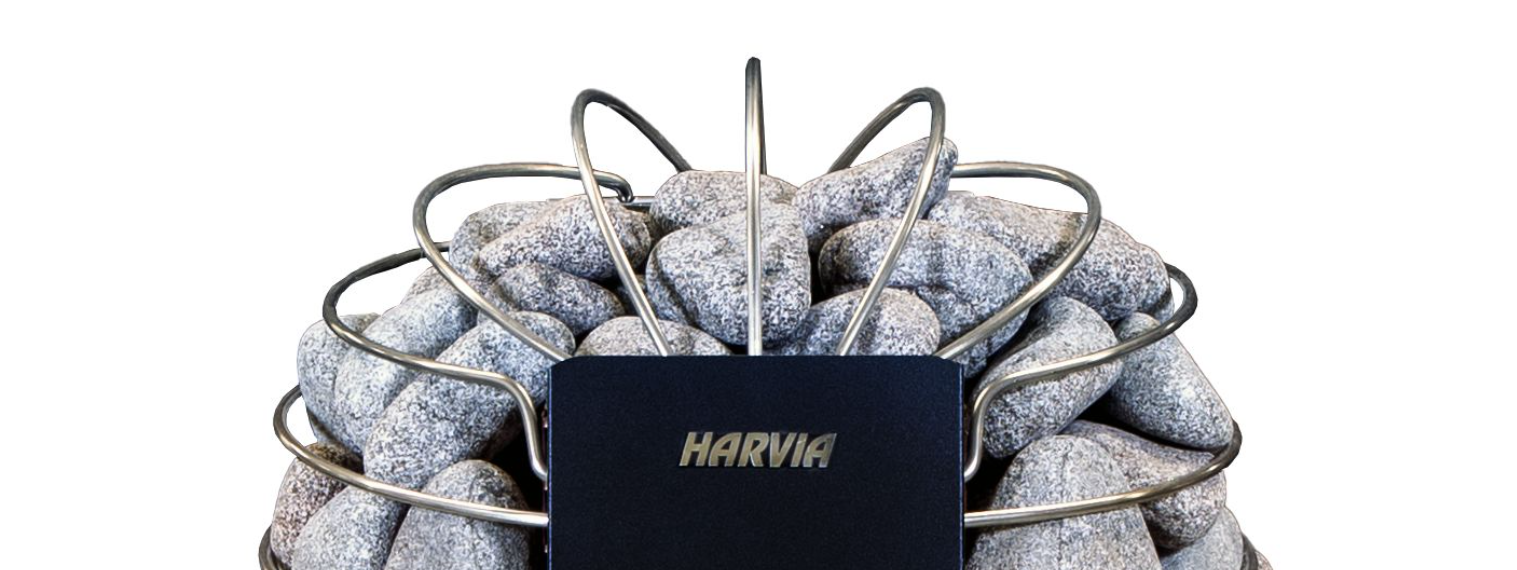

Spirit FC-kiukaat on varustettu integroidulla turvakytkimellä.
Turvakytkin estää kiukaan lämpeämisen, jos sen päällä on pyyhe tmv. palovaaran aiheuttava esine. Laitteen etäkäyttö edellyttää turvalaitetta.
Harvia Spirit FC - turvakytkimen kalibrointi
Turvakytkin on kalibroitu käyttövalmiiksi tehtaalla, mutta asetus saattaa muuttua kuljetuksen tai asennuksen yhteydessä. Uudelleenkalibrointi voidaan tarvittaessa suorittaa alla olevan ohjeen mukaisesti.
Uudelleenkalibrointi tulee suorittaa jos:
- Turvakytkin ei sammuta kiuasta, kun sitä painetaan alaspäin.
- Kiuas ei lähde päälle, ja ohjauspaneeli pyytää tarkistamaan kiukaan turvakytkimen.
Huom: Ei koske Spirit XW-kiukaita, jotka on varustettu Xenio WiFi-ohjauspaneelilla sekä ovianturilla.
Huom: Kaikki erityisosaamista vaativat huoltotoimet on annettava koulutetun ammattilaisen tehtäväksi.
Vaihe 1
- Mikäli kiuasta ei ole asennettu vielä paikoilleen seinätelineeseen: siirry vaiheeseen 2.
- Varmista, että kaikki kiukaan kaikki sulakkeet ovat pois päältä sulaketaululla.
- Poista kiukaasta kiuaskivet.

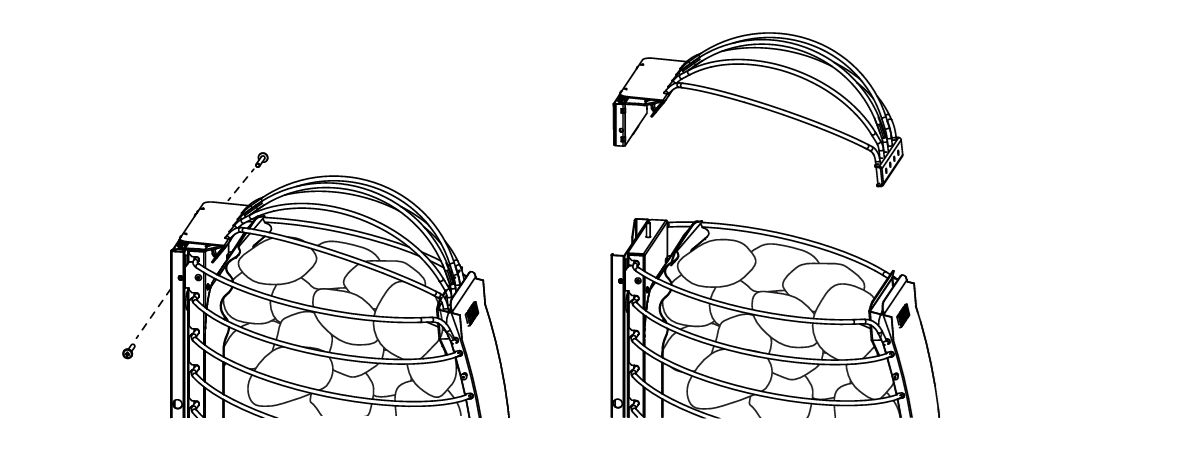

- Irrota kiuas seinätelineestä avaamalla seinätelineen kaksi lukitusruuvia, ja lisäksi irrota integroitu turvakytkin kiukaan päältä:
Vaihe 2
- Aseta kiuas tasaiselle pinnalle, esim. laudetason reunalle pystyasentoon niin, että kiukaan kaapelit eivät taitu. Varmista samalla, ettei kiuas pääse kaatumaan tai putoamaan lattialle. Syöttökaapelia tai turvakytkimen kaapelia ei ole välttämätöntä irrottaa kiukaasta.
- Turvakytkimen kalibroinnin voi suorittaa vain kiukaan ollessa pystyasennossa.

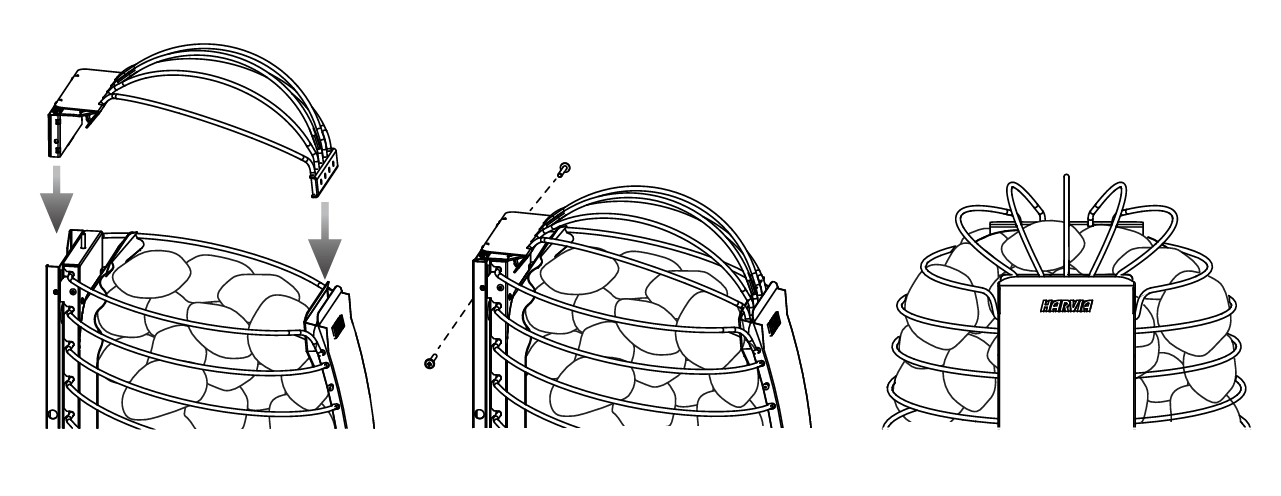

- Kiinnitä turvakytkin kiukaan päälle kiukaan ollessa irti seinätelineestä.
- Kiinnitä väliaikaisesti kaksi seinätelineen lukitusruuvia, jotta turvakytkin lukittuu paikalleen kiukaaseen:
Vaihe 3

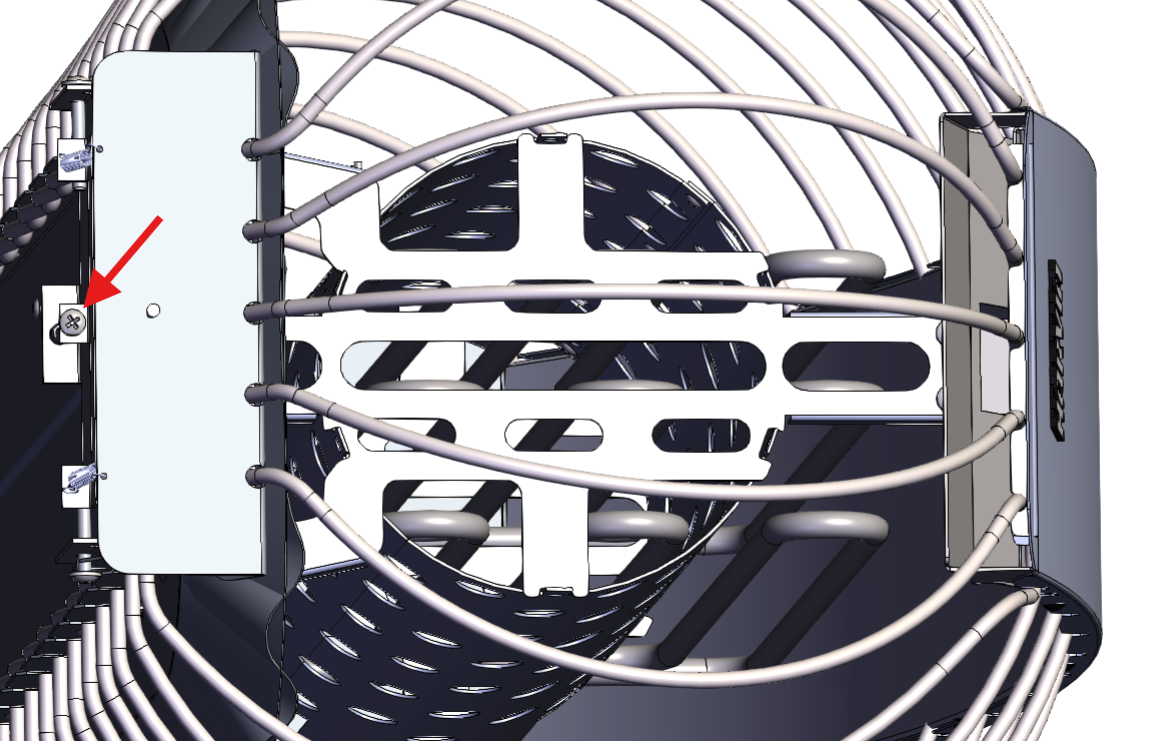

- Säädä turvakytkimen asentoa tarpeen mukaan ylös- tai alaspäin kiukaan päällä sijaitsevalla säätöruuvilla.

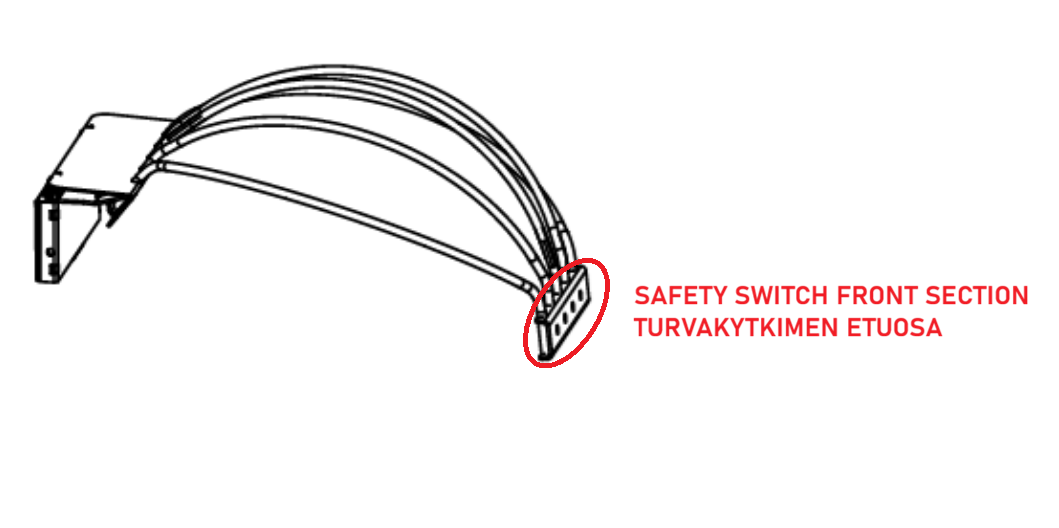

- Turvakytkimen etuosa ei saa vapaasti paikalla ollessaan osua kiukaan runkoon: etuosan alla tulee olla ilmarako (noin 8-10 mm), jotta kytkin toimii oikein.
Vaihe 4

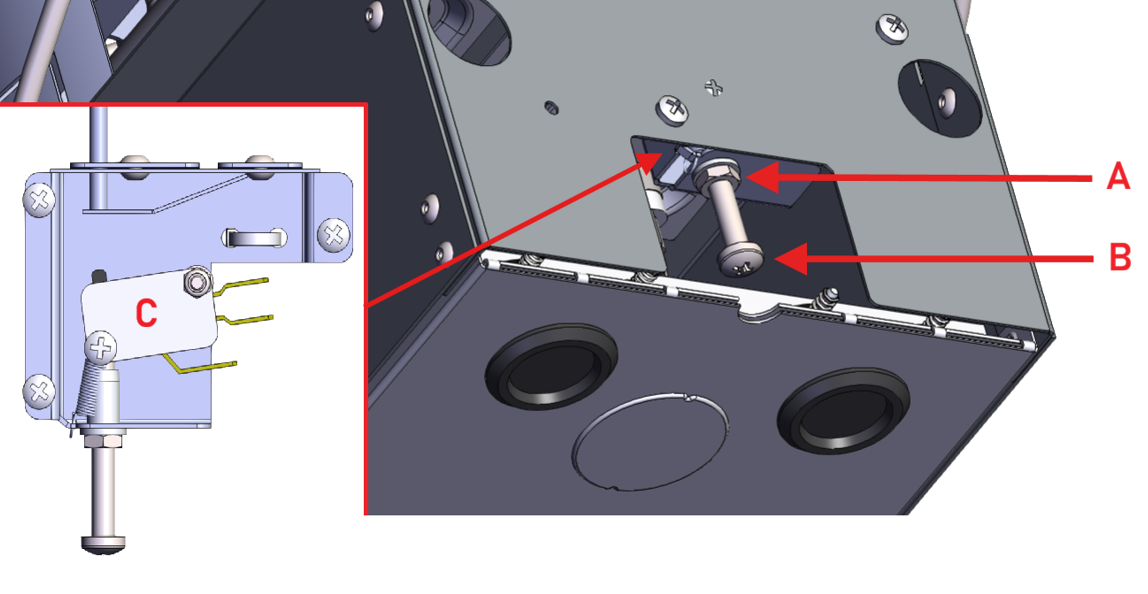

Kiukaan turvatoiminnon rajakytkin sijaitsee kiukaan takana alaosassa:
- A: säätöruuvin lukitusmutteri
- B: rajakytkimen korkeuden säätöruuvi
- C: rajakytkin ja rajakytkimen kokoonpano kokoonpano kiukaan sisällä
Rajakytkimen tulee olla säädettynä oikeaan asentoon (korkeuteen) jotta se toimii oikein. Säädä rajakytkimen korkeutta seuraavasti:
- Löysää hieman kiukaan pohjassa olevan säätöruuvin lukitusmutteria (A)
- Kierrä säätöruuvia (B) auki laskeaksesi tai kiinni nostaaksesi rajakytkimen korkeutta.
- Lukitse lopuksi mutteri (A) kiristämällä se tiukasti. Varmista samalla, että säätöruuvi ei pääse pyörimään mutteria kiristäessä.
Vaihe 5

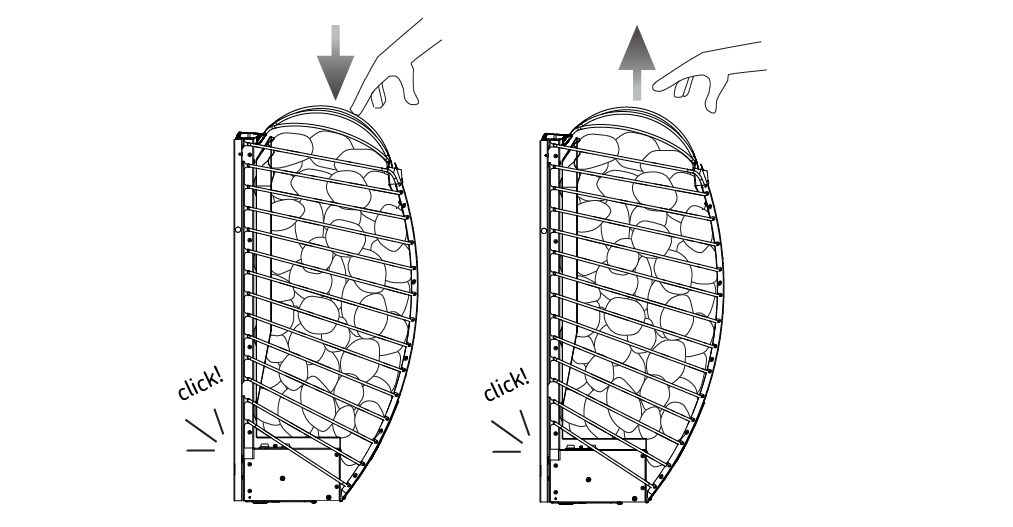

- Kalibroinnin jälkeen testaa turvakytkin painamalla sitä kevyesti alaspäin.
- Oikein toimiva laite antaa ”naksahdus” äänen, kun sitä painetaan ja uudelleen, kun se vapautetaan:
Vaihe 6

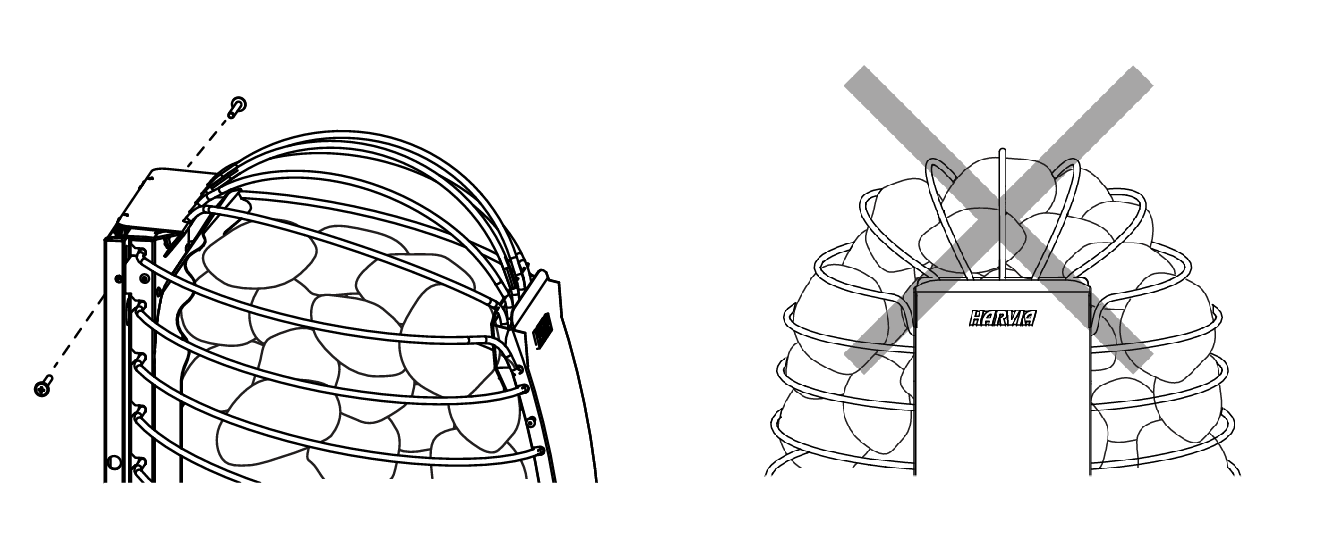

- Avaa vaiheessa 2 kiinnitetyt kaksi seinätelineen kiinnitysruuvia, nosta kiuas seinätelineeseen, ja lukitse ruuvit uudestaan paikalleen:
- Älä lado kiviä niin, että kivet estävät turvalaitteen painumisen alaspäin. Turvakytkimen on oltava vapaasti kelluvassa asennossa kiukaan päällä.
Jos turvakytkin ei toimi kalibroinnin jälkeen
Mikäli turvakytkimen toiminnassa on edelleen häiriö kalibroinnin jälkeen, varmista että:
- Kiukaasta kuuluu vaimea naksahdus turvakytkintä alas painaessa.

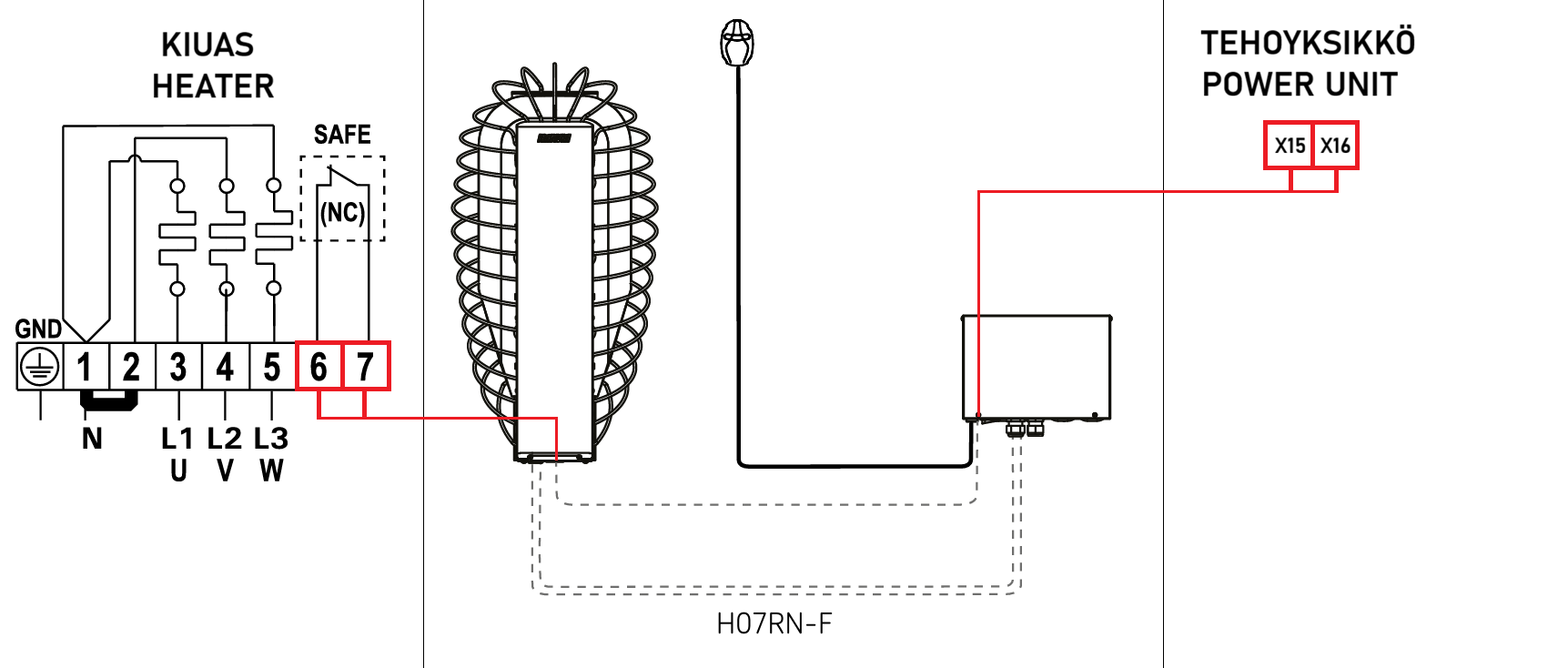

- Kiukaan ja tehoyksikön välinen turvalaitteen kaapeli on oikein kytketty (ei sisälly kiuastoimitukseen)
