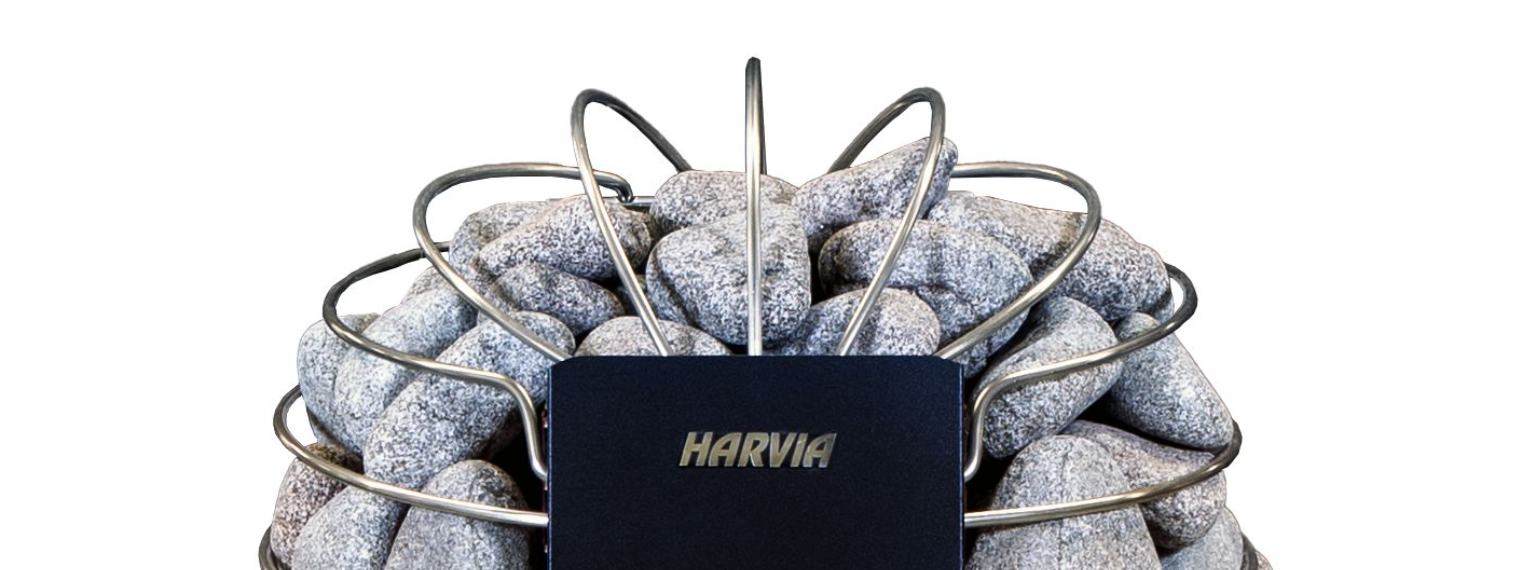

Integroitu turvakytkin
Spirit FC-kiukaat on varustettu integroidulla turvakytkimellä.
Turvakytkin estää kiukaan lämpeämisen, jos sen päällä on pyyhe tmv. palovaaran aiheuttava esine. Laitteen etäkäyttö edellyttää turvalaitetta.
Harvia Spirit FC - turvakytkimen kalibrointi
Turvakytkin on kalibroitu käyttövalmiiksi tehtaalla, mutta asetus saattaa muuttua kuljetuksen tai asennuksen yhteydessä. Uudelleenkalibrointi voidaan tarvittaessa suorittaa alla olevan ohjeen mukaisesti:
Huom: Kaikki erityisosaamista vaativat huoltotoimet on annettava koulutetun ammattilaisen tehtäväksi.
Vaihe 1 - valmistelu
- Mikäli kiuasta ei ole asennettu vielä paikoilleen seinään, siirry vaiheeseen 2.
- Varmista, että kiukaan kaikki sulakkeet ovat pois päältä sulaketaululla (vanhemman malliset tulppasulakkeet tulee pyörittää irti sähkötaulusta)
- Poista kiukaasta kiuaskivet.
- Syöttökaapelia tai turvalaitteen kaapelia ei ole välttämätöntä irrottaa kiukaasta.

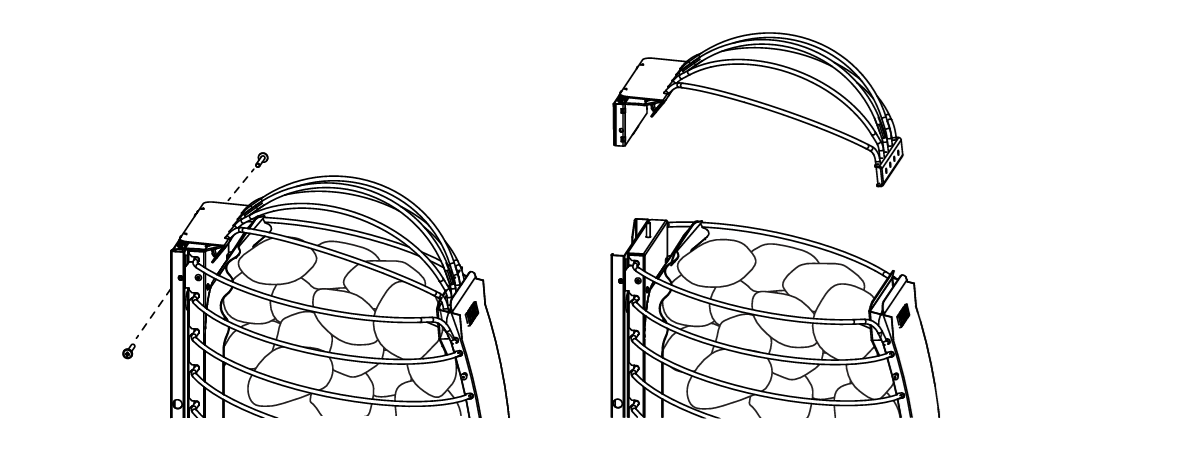

- Irrota kiuas seinätelineestä avaamalla seinätelineen kaksi lukitusruuvia, ja lisäksi irrota integroitu turvalaite kiukaan päältä:
- Aseta kiuas tasaiselle pinnalle, esim. laudetason reunalle pystyasentoon niin, että kiukaan kaapelit eivät taitu. Varmista samalla, ettei kiuas pääse kaatumaan tai putoamaan lattialle.
- Turvakytkimen kalibroinnin voi suorittaa vain kiukaan ollessa pystyasennossa.

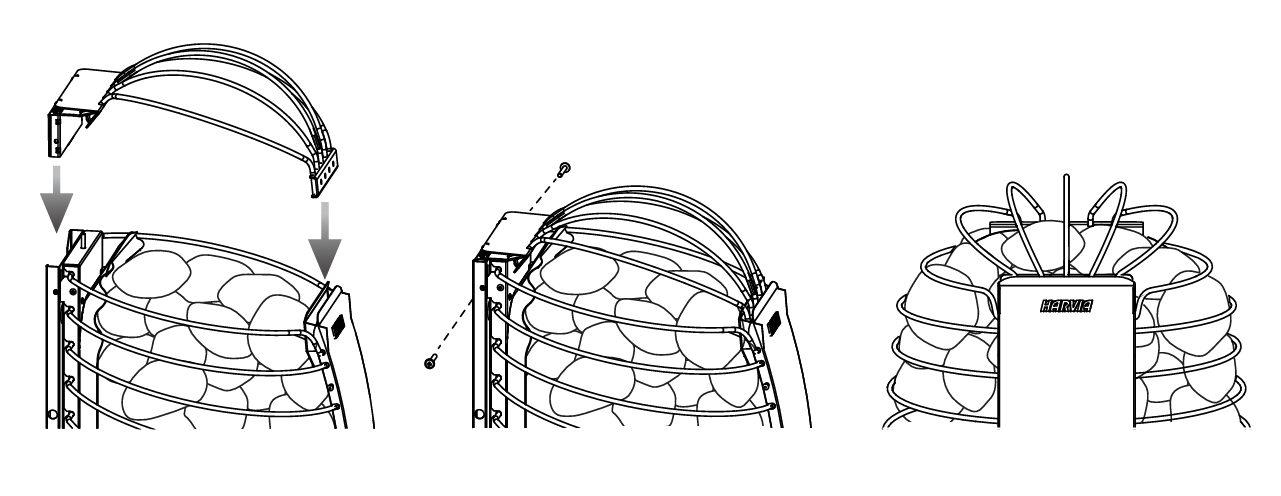

Vaihe 2 - asenna turvakytkin kiukaan päälle
- Kiinnitä turvakytkin kiukaan päälle seinätelineen ollessa irti kiukaasta.
- Kiinnitä väliaikaisesti kaksi seinätelineen lukitusruuvia, jotta turvakytkin lukittuu paikalleen kiukaaseen:
Vaihe 3 - kalibrointi

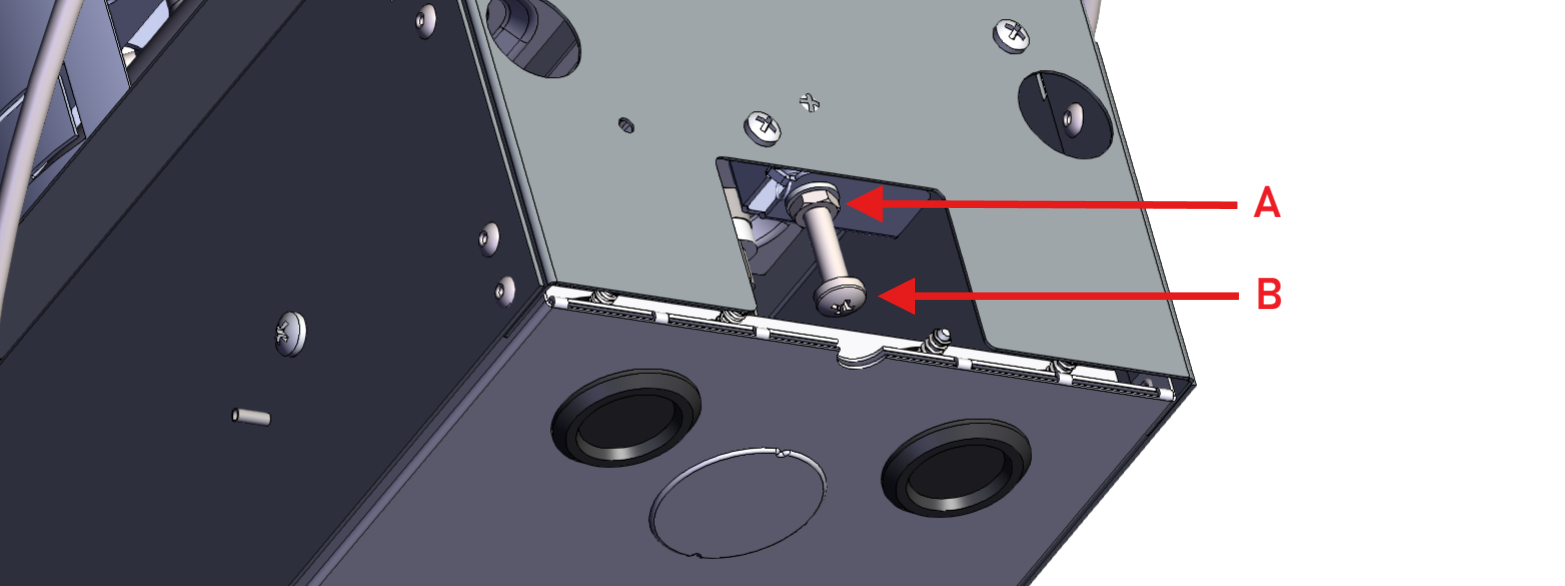

- Löysää kiukaan pohjassa olevan säätöruuvin lukitusmutteri (A)
- Kierrä säätöruuvia (B) auki noin 3-5 kierrosta, tai kunnes kuulet vaimean naksahduksen.

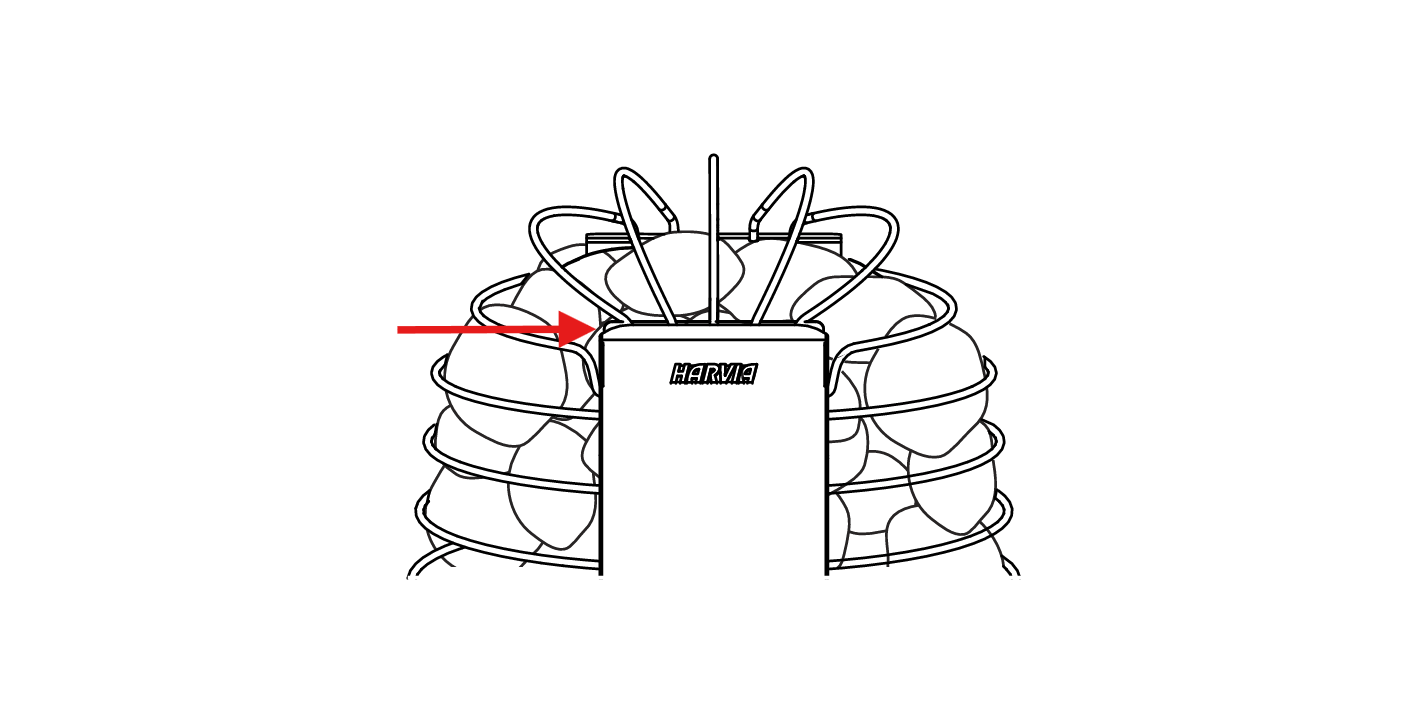

- Varmista turvakytkimen oikea asento ensin kiukaan etupuolelta: turvakytkimen kelluva osa jää noin 10 mm kiukaan mustan etureunan (jossa Harvia-logo) alapuolelle:
- Turvakytkimen on oltava vapaasti kelluvassa asennossa kiukaan päällä.

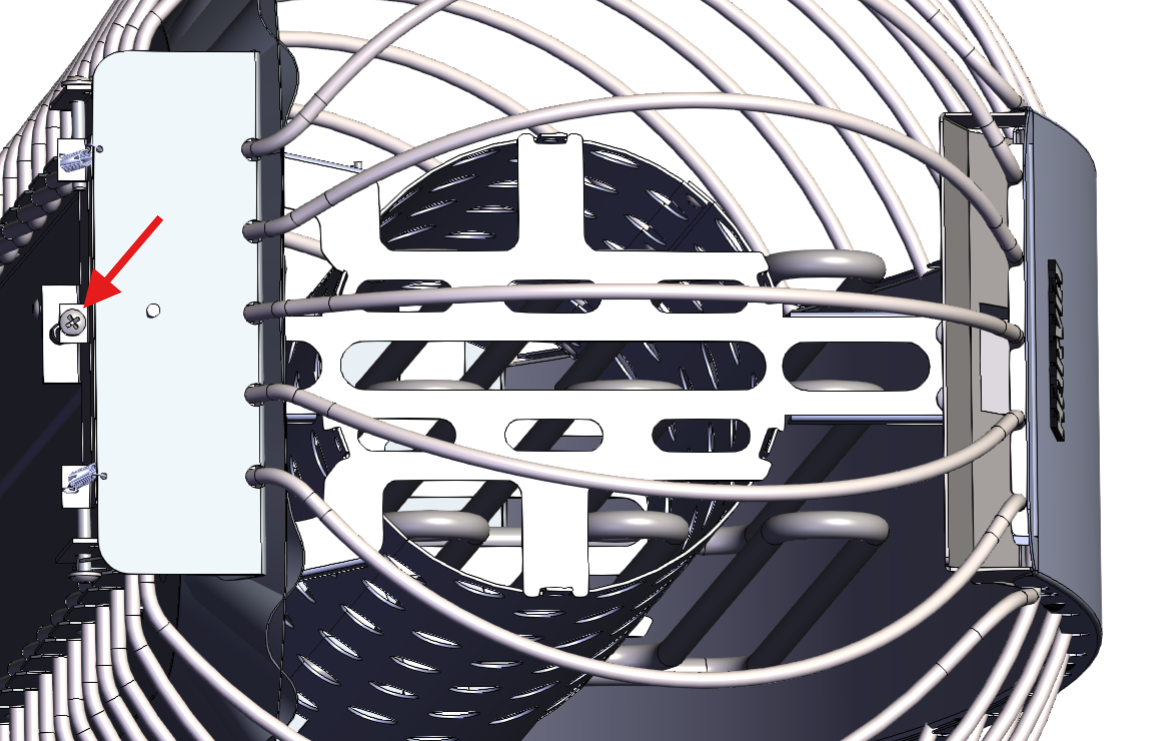

- Voit muuttaa turvakytkimen asentoa yläosan säätöruuvilla:
Vaihe 4 - viimeistely
- Kierrä kiukaan pohjassa olevaa säätöruuvia (B) kiinni, kunnes kuulet vaimean naksahduksen.
- Naksahduksen jälkeen jatka säätöruuvin (B) kiristämistä vielä 1/4 kierrosta.
- Lukitse mutteri (A) kiristämällä se tiukasti. Varmista samalla, että säätöruuvi ei pääse pyörimään mutteria kiristäessä!

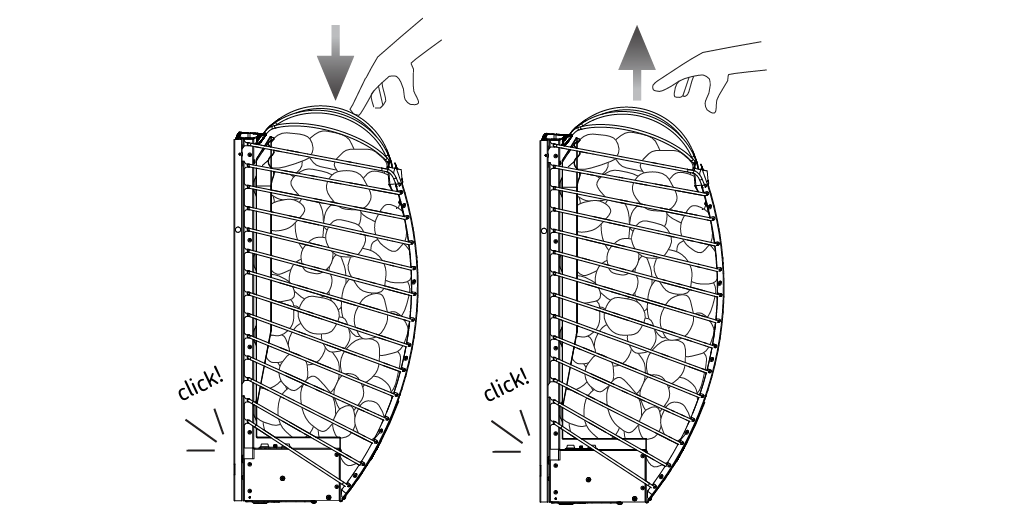

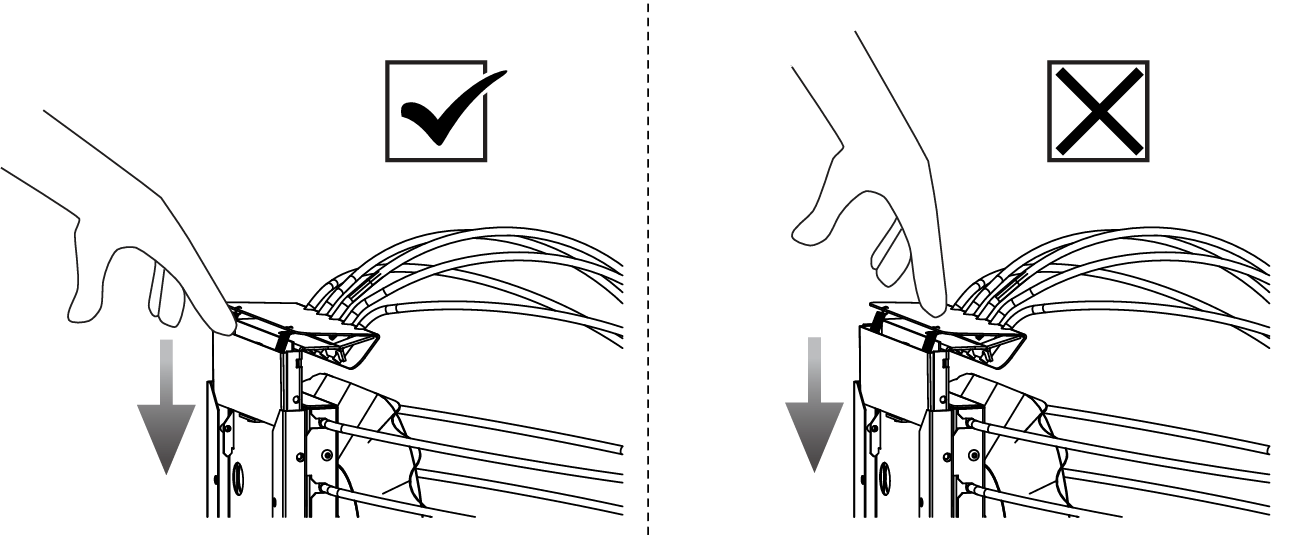

- Kalibroinnin jälkeen testaa turvakytkin painamalla sitä kevyesti alaspäin.
- Oikein toimiva laite antaa ”naksahdus” äänen, kun sitä painetaan ja uudelleen, kun se vapautetaan:

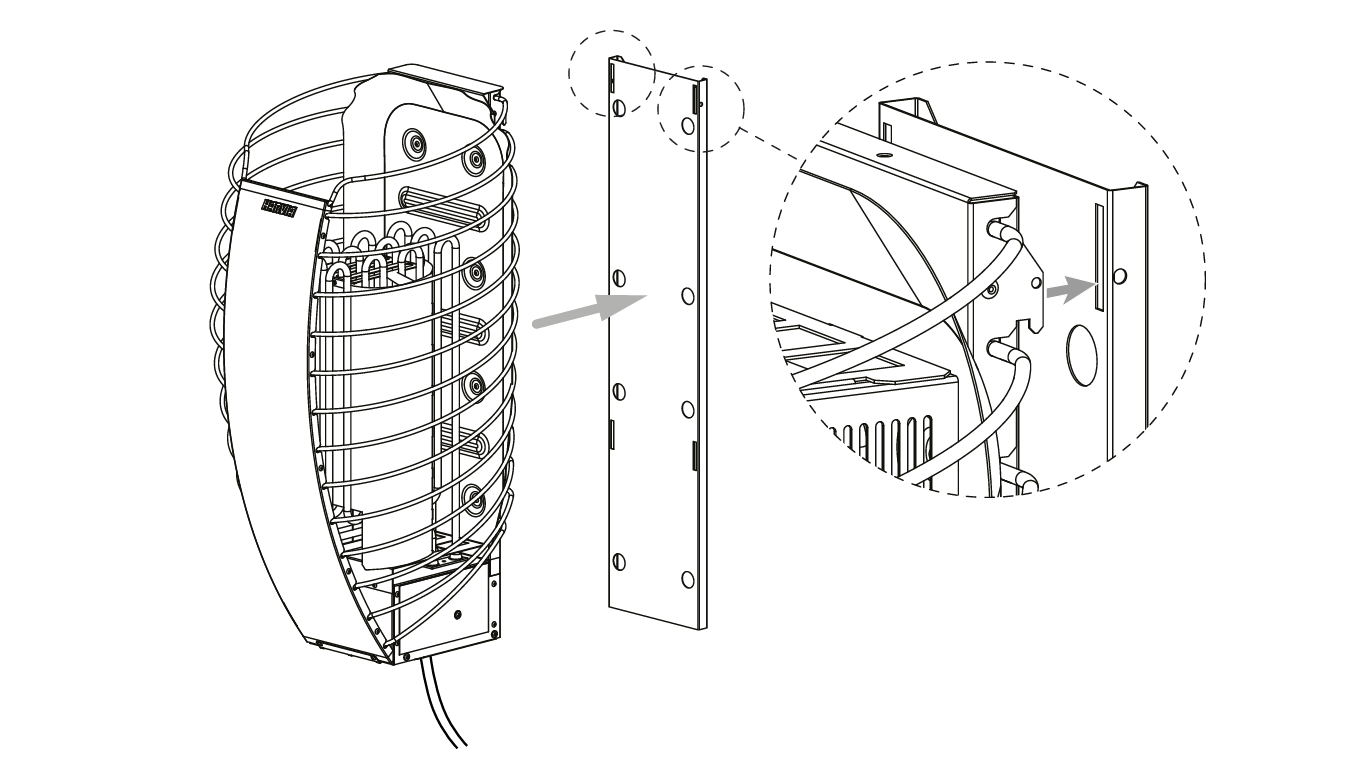

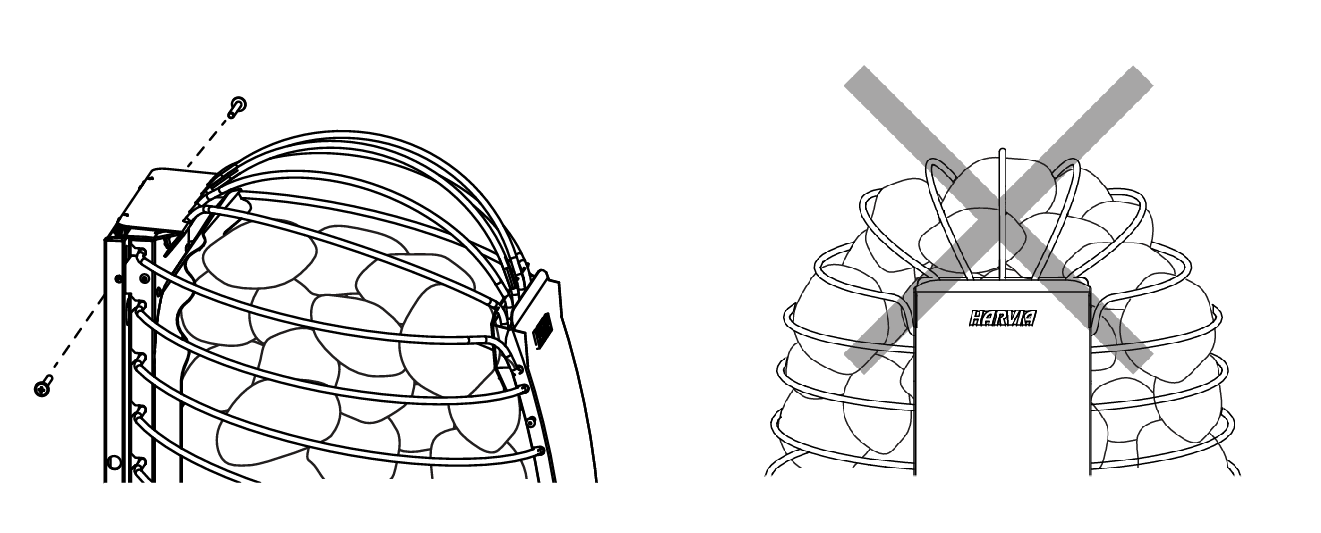

- Avaa lopuksi kaksi seinätelineen kiinnitysruuvia, nosta kiuas seinätelineeseen, ja lukitse ruuvit uudestaan paikalleen:
- Älä lado kiviä niin, että kivet estävät turvalaitteen painumisen alaspäin. Turvakytkimen on oltava vapaasti kelluvassa asennossa kiukaan päällä.
